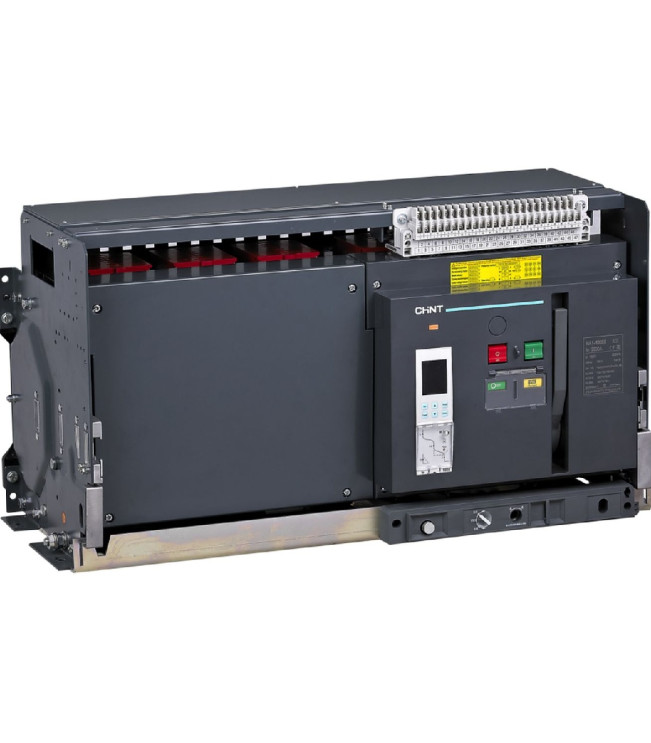

Воздушный автоматический выключатель NA1-6300-5000M/3P выкат., 5000A, 120kA, тип М, AC230В (R)

Наименование:

Воздушный авт. выкл. NA1-6300-5000M/3P выкат., 5000A, 120kA, тип М, AC230В (R)

Артикул:

101230

Тип изделия:

Автоматический выключатель (возд.)

Серия/линейка номенклатуры:

NA1

Номинальный ток:

5000 А

Эл. динамич. стойкость:

120 кА

Встроенная защита от замыканий на землю:

Да

Габарит:

6300

Габаритные и установочные размеры (ШхВхГ):

843x439x391 мм

Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания:

1,5…20 In

Диапазон установки расцепителя перегрузки:

0,4…1 Iном

Исполнение:

Выдвижное

Количество вспомогательных нормально замкнутых контактов:

3

Количество вспомогательных нормально разомкнутых контактов:

3

Механическая износостойкость:

5000 циклов

Моторный привод встроенный:

Да

Номинальная отключающая способность:

120/85 кА

Номинальная рабочая наибольшая отключающая способность:

100/75 кА

Номинальное напряжение изоляции:

1000 B

Номинальное напряжение:

400/690 В

Номинальный продолжительный ток:

5000 А

Рабочая температура окружающей среды:

-25...+40 °С

Стандарты:

IEC/EN 60947-2

Степень загрязнения:

3

Тип электронного расцепителя:

M

Электрическая износостойкость:

1500 циклов

Степень защиты:

IP20

Типоразмер:

6300

Расцепитель:

регулируемый ЭЛ

Тип основного аппарата:

воздушный

Количество полюсов:

3P

Страна происхождения:

КИТАЙ

Производитель:

CHINT
